CNC 싱커 EDM 기계 선택 가이드

2026.07.23

업계 뉴스

선택 가이드

무엇입니까? 싱커 EDM 기계

A 싱커 EDM 기계는 형성된 전극을 재료 속으로 내려 공작물을 형성하는 동시에 일련의 급속한 전기 스파크가 전극 형상과 일치하도록 표면을 침식합니다. 일반적으로 EDM 다이 싱킹이라고 하는 이 프로세스는 절삭력이 아닌 제어된 스파크 침식을 통해 재료를 제거합니다. 이것이 바로 경도가 다이 싱킹 EDM 기계의 작동 방식에 거의 영향을 미치지 않는 이유입니다. 전극과 공작물은 유전체 유체에 잠겨 있으며 각 스파크는 완성된 캐비티가 전극의 모양을 반영할 때까지 소량의 재료를 제거합니다.

램 EDM 기계라고도 불리는 다이 싱커 기계는 회전하는 절삭 공구로 접근하기 어렵거나 불가능한 금형 캐비티, 다이 인상 및 기타 복잡한 내부 형상을 생성하기 위한 표준 도구입니다. 최신 CNC 싱커 EDM은 이 핵심 프로세스 위에 프로그래밍 가능한 축 제어 및 선회 주기를 추가합니다. 이것이 바로 현재 대부분의 EDM 기계 구입이 수동으로 작동되는 장치가 아닌 CNC 기반인 이유입니다.

EDM 다이 싱킹 작동 방식

스파크 침식 주기

재료 제거는 매초 수천 번의 개별 전기 방전을 통해 이루어지며, 각 방전은 전극과 가공물 모두에서 미세한 양의 재료를 기화시킵니다. 이 주기 동안 전극도 마모되기 때문에 전극 재료와 방전 설정은 마무리 과정을 위해 보존해야 하는 전극 모양의 양과 제거 속도의 균형을 맞추기 위해 함께 선택됩니다.

유전체 유체의 역할

일반적으로 특수 오일인 유전체 유체는 전극과 작업물 사이의 틈을 채워 전압이 스파크를 유발할 만큼 충분히 높아질 때까지 틈을 절연한 다음 나중에 침식된 잔해를 씻어냅니다. 일관된 유체 순환과 여과는 잔해물이 나중에 배출을 방해하는 것을 방지합니다. 이는 탱크 설계와 여과 용량이 발전기 자체만큼 중요한 이유 중 하나입니다.

일반적으로 싱커 EDM으로 가공되는 재료

EDM은 기계가 아닌 전기적으로 재료를 제거하기 때문에 일반적으로 경도나 인성에 관계없이 모든 전기 전도성 재료를 가공할 수 있습니다. 아래 표에는 EDM 기계와 자주 결합되는 재료가 요약되어 있습니다.

싱커 EDM 기계에서 가공되는 일반 재료에 대한 일반 가공성 참조
소재	일반적인 경도 범위	Sinker EDM을 사용한 가공성	일반적인 사용
경화 공구강	최대 60~65HRC	제거는 열적, 전기적이므로 경도의 영향을 받지 않습니다.	사출 금형 캐비티
티타늄 합금	적당한 경도, 높은 인성	절삭 공구에 도전하는 인성에도 불구하고 가공 가능	항공우주 및 의료 부품
텅스텐 카바이드	매우 높은 경도	연삭만으로는 느린 스파크 침식을 통한 가공 가능	절삭 공구 인서트 및 마모 부품
전도성 세라믹	경도가 높고 부서지기 쉬움	전기 전도성인 경우 기계 가공 가능	특수 내마모성 부품
스테인레스 스틸	보통~높은 경도	일반 가공성 양호	의료 및 식품 등급 툴링

다이 싱커 기계의 전극 재료 사용

전극 재료 선택은 마모율, 달성 가능한 마감 및 미세한 디테일이 캐비티로 얼마나 잘 전달되는지에 영향을 미칩니다. 아래 차트는 다이 싱킹 EDM 기계의 일반적인 전극 재료 전반에 걸친 일반적인 사용 패턴을 보여줍니다.

흑연 82%
구리 64%
구리 Tungsten 41%
황동 27%

그림은 일반적인 다이 싱킹 프로그램 전반의 일반적인 사용 패턴을 반영하며 오리엔테이션용으로만 제공됩니다.

와이어 EDM 및 CNC 밀링과 비교한 싱커 EDM

Sinker EDM은 정밀 캐비티 또는 기능을 생성하는 여러 방법 중 하나이며 이를 와이어 EDM 및 CNC 밀링과 비교하면 다이 싱킹 EDM 기계가 가장 적합한 위치를 명확히 하는 데 도움이 됩니다. 아래의 방사형 차트는 세 가지 방법 모두에 걸쳐 다섯 가지 실용적인 속성을 나열합니다.

특정 실험실 테스트 결과보다는 오리엔테이션을 위한 일반적인 1~10 척도에 대한 예시적인 비교입니다.

싱커 EDM
와이어 방전가공
CNC 밀링

방전전류 설정에 따른 재료 제거율

EDM 기계에서 방전 전류를 높이면 재료 제거 속도가 빨라지지만 표면 마감 및 전극 마모도 변경됩니다. 이는 황삭 및 정삭 공정이 일반적으로 다른 설정에서 실행되는 이유입니다. 아래 선형 차트는 방전 전류와 상대 제거율 사이의 일반적인 관계를 보여줍니다.

곡선은 특정 발전기 사양 시트의 판독값이 아니라 방전 전류에 따라 상대 제거율이 어떻게 확장되는 경향이 있는지를 일반화한 그림입니다.

가공단계별 일반적인 표면조도

다이 싱킹 EDM 기계의 표면 조도는 공정이 황삭에서 점점 더 미세한 마무리 공정으로 이동함에 따라 향상됩니다. 아래 차트는 각 단계와 관련된 마이크로미터 단위로 측정된 일반적인 Ra 값을 보여줍니다.

6.3 러프 패스
3.2 준결승
1.6 피니시 패스
0.8 미세한 마감
0.2 거울 마감

일반적인 기준 척도에서 마이크로미터로 표시되는 Ra 값. 실제 결과는 재료, 전극 및 기계 설정에 따라 다릅니다.

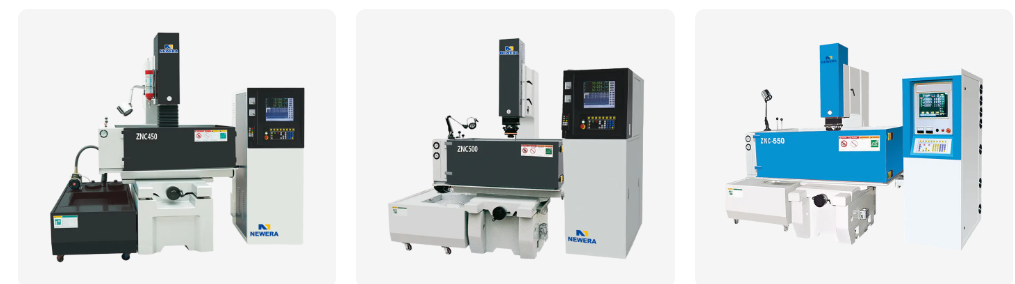

기계 클래스 및 사양 참조

작업 탱크 크기와 전극 중량 용량을 생산 시 가장 큰 금형 블록이나 캐비티에 맞추면 프로젝트 중간에 기계 크기가 작다는 사실을 알 수 없습니다. 아래 표는 일반 사양 범위에 따라 일반적인 CNC 싱커 EDM 기계 등급을 그룹화한 것입니다.

일반 사양 참조용일 뿐입니다. 항상 특정 기계 모델에 대해 정확한 탱크 크기와 축 이동을 확인하십시오.
기계 클래스	작업 탱크 크기	최대 전극 무게	포지셔닝 정확도
작은	400x300x250mm	최대 50kg	플러스 마이너스 0.005mm
중간	650x450x350mm	최대 150kg	플러스 마이너스 0.005mm
대형	1000x700x500mm	최대 500kg	플러스 마이너스 0.008mm
특대형	1500x1000x700mm	최대 1000kg	플러스 마이너스 0.01mm

일반적인 다이 싱킹 EDM 생산 워크플로우

CNC 싱커 EDM에서 생성된 완성된 캐비티는 일반적으로 부품 복잡성에 관계없이 동일한 광범위한 시퀀스를 통과합니다. 아래 단계에서는 일반적인 흐름을 간략하게 설명합니다.

1 전극 설계 및 제작
2 공작물 설정 및 정렬
3 황삭 패스
4 준결승 패스
5 피니시 패스
6 청소 및 검사

Sinker EDM 기계가 사용되는 곳

다이 싱킹 EDM 기계 작업의 정밀도와 경도 독립성은 여러 제조 환경에서 표준 선택이 됩니다.

금형 및 다이 캐비티

회전하는 절삭 공구로 내부 캐비티 형상에 접근할 수 없는 사출 금형 및 다이캐스트 툴링.
항공우주 부품

기존 절삭이 어려운 티타늄 및 초합금 부품의 냉각 구멍과 복잡한 형상.
의료 기기 금형

장기간의 생산 기간 동안 매끄러운 마감과 엄격한 치수 일관성이 필요한 정밀한 디테일 캐비티.
강화된 툴링 및 펀치

스파크 침식은 재료의 경화 상태에 영향을 받지 않기 때문에 경화 후에 가공되는 펀치 및 다이 부품입니다.

다이 싱킹 EDM 기계 제조업체 선택

작업장에 특정 제어 소프트웨어, 탱크 크기 또는 자동화 기능이 필요한 경우 일반 공작 기계 리셀러 대신 전용 CNC 싱커 EDM 기계 공급업체와 협력하는 것이 일반적으로 합리적입니다. 몇 가지 실용적인 체크포인트는 OEM 싱커 EDM 기계 옵션 간의 검색 범위를 좁히는 데 도움이 됩니다.

제어 시스템이 툴링 프로그램에 필요한 전극 이동 패턴 및 궤도 사이클을 지원하는지 확인하십시오.
생산 시 예상되는 가장 큰 몰드 또는 캐비티 블록과 비교하여 작업 탱크 크기와 전극 중량 용량을 확인하십시오.
서보 응답 및 갭 제어 성능을 검토하십시오. 이는 긴 마무리 과정 동안 스파크 갭이 얼마나 일관되게 유지되는지에 영향을 미치기 때문입니다.
발전기 유형에 대해 문의하고 황삭 공정과 정삭 공정 사이에서 방전 에너지가 어떻게 조정되는지 문의하십시오.
유체 청결도는 마감 품질과 전극 마모 모두에 영향을 미치므로 유전체 유체 여과 및 순환 용량을 살펴보십시오.

단일 공급 지역 내에 제어 소프트웨어 개발, 발전기 설계 및 기계 제작 기능이 집중되어 있기 때문에 많은 구매자가 수량이나 맞춤화 요구가 증가하면 다이 싱킹 EDM 기계 제조업체인 중국 기반을 찾고 있습니다. 또한 자동화된 전극 교체 및 무인 사이클 기능을 갖춘 자동 다이 싱킹 EDM 기계가 표준 수동 탱크 설계와 함께 소싱하는 것이 가장 쉬운 경우도 있습니다.

제조 배경

Nantong New Era Technology Co., LTD는 기술 개발, 제조 및 판매 서비스를 포괄하는 팀의 지원을 받아 20년 이상 수치 제어 기계 및 CNC 공작 기계를 개발, 설계 및 생산하는 데 주력해 왔습니다.

경험 20년
비즈니스 모델 OEM 및 ODM EDM 기계 개발
핵심역량 CNC 공작기계 설계 및 생산
시설 생산 및 장착 센터

OEM EDM 기계 제조업체이자 ODM EDM 다이 싱커 기계 회사로 운영되는 이 팀은 고객과 협력하여 탱크 크기, 발전기 설정 및 제어 소프트웨어와 같은 기계 구성을 생산되는 부품에 맞추고 현장의 지속적인 개발을 통해 시간이 지남에 따라 기계 설계를 개선합니다.

다이 싱커 기계를 구입하기 전에 확인해야 할 사항

전체 주문을 하기 전에 대표적인 재료에 대한 샘플 캐비티 시험을 요청하십시오.
제어 소프트웨어가 툴링 프로그램에서 이미 사용하고 있는 전극 라이브러리와 궤도 패턴을 지원하는지 확인하십시오.
평균 부품 크기뿐 아니라 예상되는 가장 큰 금형 블록과 비교하여 축 이동 및 탱크 크기를 확인하십시오.
지속적인 작업을 위해 필터 및 전극 홀더와 같은 소모품을 얼마나 쉽게 조달할 수 있는지 검토하십시오.
긴 학습 기간 없이 새로운 프로그램을 구축할 수 있도록 제어 시스템에 대한 교육 및 설정 지원에 대해 논의합니다.

자주 묻는 질문

Q1. 싱커 EDM 기계란 무엇입니까?

다이 싱커 기계 또는 램 EDM 기계라고도 불리는 싱커 EDM 기계는 형성된 전극을 재료 속으로 낮추는 동시에 반복되는 전기 스파크가 전극 모양과 일치하도록 표면을 침식하여 공작물을 형성합니다.
Q2. EDM 다이 싱킹은 어떻게 작동합니까?

성형된 전극과 공작물은 유전체 유체에 잠겨 있으며, 두 전극 사이의 일련의 급속한 전기 방전은 전극 패턴에서 공작물의 재료를 침식합니다.
Q3. 다이싱킹 EDM이란?

다이 싱킹 EDM은 싱커 EDM 기계를 사용하여 절삭 공구가 아닌 제어된 스파크 침식을 통해 몰드 및 다이 인상과 같은 캐비티를 형성하는 일반적인 프로세스 이름입니다.
Q4. 램 EDM이란 무엇입니까?

램 EDM은 싱커 EDM의 또 다른 일반적인 이름으로, 가공 사이클 중에 전극을 공작물 아래로 밀어넣는 램을 나타냅니다.
Q5. EDM으로 가공할 수 있는 재료

EDM은 대부분의 공구강, 스테인리스강, 티타늄 합금, 텅스텐 카바이드 및 다양한 전도성 세라믹을 포함하는 모든 전기 전도성 재료에 작동합니다.
Q6. EDM 기계로 경화된 강철을 가공할 수 있습니까?

예, 재료 제거는 절단력이 아닌 전기 방전을 통해 발생하므로 경도는 공정 수행 방식에 거의 영향을 미치지 않습니다.
Q7. EDM 기계 티타늄 가능

예, 티타늄 합금은 일반적으로 EDM으로 가공됩니다. 특히 인성이 높아 기존 절단이 더 어려운 항공우주 및 의료 부품의 경우 더욱 그렇습니다.
Q8. EDM이 탄화물을 절단할 수 있습니까?

그렇습니다. 텅스텐 카바이드는 일반적인 EDM 응용 분야로, 특히 연삭만으로는 느리고 어려운 절삭 공구 인서트 및 마모 부품에 사용됩니다.
Q9. EDM 가공은 얼마나 정확합니까?

잘 관리된 싱커 EDM 기계의 위치 정확도는 일반적으로 약 ± 0.005mm 범위에 속하지만 정확한 수치는 기계 등급 및 프로세스 설정에 따라 다릅니다.
Q10. EDM은 어떤 표면 조도를 달성할 수 있나요?

표면 마감은 가공 단계에 따라 달라지며 거친 패스는 더 거친 질감을 남기고 마무리 패스는 거울 수준에 가까운 미세한 표면에 도달할 수 있습니다.
