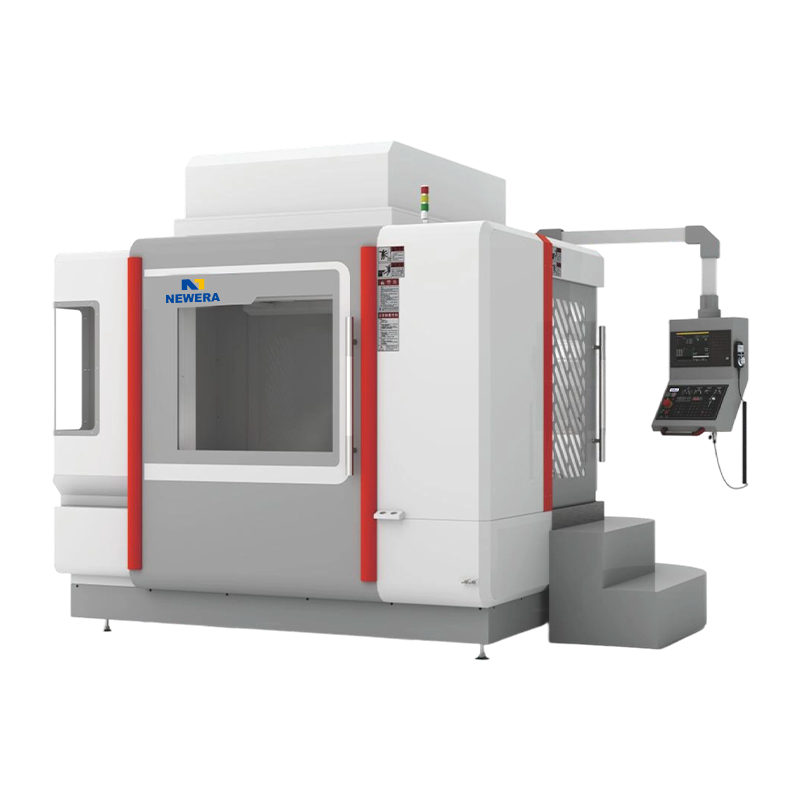

A 수평형 머시닝센터 (HMC)는 수평 스핀들을 특징으로 하는 CNC 공작기계입니다. 수직 머시닝 센터에 비해 수평 머시닝 센터의 스핀들은 작업 테이블과 평행하므로 더 무거운 공작물과 더 복잡한 절단 작업을 더 잘 처리할 수 있습니다. 수평형 머시닝센터는 우수한 안정성과 절삭능력으로 인해 자동차, 항공우주, 금형제작, 중장비 가공 등 높은 정밀도와 효율성이 요구되는 가공분야에 널리 사용되고 있습니다.
1. 수평형 머시닝센터의 기본 구조 및 작동원리
수평형 머시닝센터의 주요 구조는 베드, 작업대, 스핀들, 툴 매거진, CNC 시스템, 서보 시스템으로 구성됩니다. 수평으로 배열된 스핀들은 큰 절삭력을 견딜 수 있어 고하중, 고절삭력 가공 작업에 적합합니다. 작업 테이블에는 일반적으로 회전 기능이 장착되어 있어 유연한 공작물 위치 지정 및 다중 각도 가공이 가능합니다.
수평형 머시닝센터는 CNC 시스템을 통해 X, Y, Z축의 이동을 정밀하게 제어하고, 프로그램 설정을 통해 밀링, 드릴링, 탭핑 등 다양한 가공 작업을 완료합니다. 수직 머시닝 센터에 비해 수평 머시닝 센터는 다면 가공을 위한 보다 유연한 작업 테이블을 갖추고 있어 효율성과 정밀도가 모두 향상됩니다.
2. 수평형 머시닝센터의 주요 특징
(1) 높은 절삭 능력 : 수평 스핀들 배열로 인해 수평 머시닝 센터는 더 큰 절삭력을 견딜 수 있으므로 특히 무거운 공작물을 가공하거나 무거운 절삭 작업을 수행하는 데 적합합니다.
(2) 다면 가공에 적합: 수평형 머시닝 센터의 작업대가 회전할 수 있어 공작물의 다각도 가공이 가능하고 공작물 클램핑 작업 횟수가 줄어들고 가공 효율성이 향상됩니다.
(3) 높은 강성과 안정성: 수평형 머시닝 센터는 강성이 높고 큰 가공 하중을 견딜 수 있어 특히 황삭 및 고절삭 하중 가공 작업에 적합합니다.
(4) 다기능성: 수평형 머시닝 센터는 일반적으로 기존의 밀링 및 드릴링 외에도 강력한 다축 연결 기능을 갖추고 있어 다양한 기술 요구 사항을 충족하기 위해 복잡한 형상 및 다중 프로세스의 가공이 가능합니다.
(5) 높은 수준의 자동화: 많은 수평 머시닝 센터에는 자동 공구 교환 장치가 장착되어 있어 수동 개입 없이 다양한 공구를 자동으로 교환하여 생산 효율성과 가공 정밀도를 향상시킬 수 있습니다.
3. 수평형 머시닝센터의 적용분야
수평형 머시닝 센터는 다양한 산업 분야, 특히 고부하 및 고정밀 가공이 요구되는 분야에서 널리 사용되고 있습니다.
(1) 자동차 산업: 자동차 제조에서는 수평형 머시닝 센터를 사용하여 엔진 부품, 기어박스, 차체 프레임 및 기타 구성 요소를 가공하며 대량 생산 시 복잡한 공작물을 효율적으로 처리합니다.
(2) 항공우주: 수평형 머시닝 센터는 항공기 엔진 부품, 날개 프레임, 구조 부품 등의 가공에 널리 사용되며 고정밀 및 고하중 가공 요구 사항을 충족합니다.
(3) 금형 제조: 수평형 머시닝 센터는 대형 금형 가공에 적합하며, 특히 형상이 복잡하고 정밀도가 요구되는 금형 제작에 탁월한 성능을 발휘합니다.
(4) 기계 제조: 수평형 머시닝 센터는 공작 기계 베드 및 지지대와 같은 대형 기계 부품을 효율적으로 가공할 수 있어 무겁고 큰 부품의 가공 요구 사항을 충족합니다.
(5) 중장비: 중장비 제조 분야에서 수평 머시닝 센터는 황삭 및 복잡한 부품의 효율적인 가공에 적합한 강력한 절삭력을 제공할 수 있습니다.
4. 수평형 머시닝 센터의 일반적인 결함 및 해결 방법
| 결함 유형 | 일반적인 증상 | 가능한 원인 | 솔루션 |
| 스핀들 시스템 결함 | 과도한 스핀들 진동, 거친 가공, 비정상적인 소음 | 베어링 마모, 동적 균형 실패, 브로칭 메커니즘 실패 | 스핀들 베어링을 교체하십시오. 재조정; 브로칭 힘을 확인하거나 디스크 스프링을 교체하십시오. |
| 테이블 인덱싱 문제 | 부정확한 인덱싱, 회전 방해, 잠금 불능 | 유압 부족, 엔코더 고장, 인덱싱 기어 마모 | 유압을 조정하십시오. 인코더 교정; 인덱싱 기어를 수리하거나 교체하십시오. |
| 공구 교환장치 결함 | 공구 교환 중단, 공구 홀더 이탈, 공구 매거진 정렬 불량 | 로봇 그리퍼 조 마모, 공기압 부족, 신호 간섭 | 그리퍼를 교체하십시오. 공기 소스 압력(≥0.6MPa)을 확인하십시오. 간섭 소스를 차폐하거나 다시 배선하십시오. |
| 냉각수 누출 | 가공 영역의 누출, 절삭유 수준의 급격한 저하 | 씰 노화, 파이프 파열, 펌프 손상 | 씰을 교체하십시오. 파이프 수리; 냉각수 펌프 밀봉을 점검하십시오. |
| 고정 장치 위치 이상 | 워크 변위, 체결력 부족 | 낮은 유압 장치 압력, 위치 핀 마모, 프로그램 오류 | 유압을 조정하십시오. 위치 핀을 교체하십시오. 픽스처 매크로 프로그램을 확인하세요. |
수평형 머시닝센터는 뛰어난 절삭능력과 다면가공에 대한 적응성, 높은 강성을 바탕으로 다양한 산업분야에서 널리 사용되고 있으며, 특히 고정밀도와 고하중이 요구되는 공작물에 적합합니다. 장기간 고강도 사용 시 일부 결함이 발생할 수 있지만 시기적절한 검사, 유지 관리 및 조정을 통해 문제를 효과적으로 예방하고 장비의 서비스 수명을 연장할 수 있습니다. 지속적인 기술 발전을 통해 수평 머시닝 센터의 성능은 지속적으로 향상되어 다양한 산업 분야의 증가하는 가공 요구 사항을 더 잘 충족할 것입니다.
