A 연삭기 연마입자의 절삭작용을 이용하여 공작물의 표면을 가공하는 공작기계이다. 연삭은 표면 품질이 높은 고정밀 가공 방법으로 기계 제조, 자동차 산업, 항공 우주 및 공구 제조에 널리 사용됩니다. 연삭기는 공작물의 복잡한 표면을 정밀하게 가공할 수 있어 높은 표면 조도와 낮은 표면 거칠기를 달성하므로 정밀 가공에 중요한 도구입니다.
연삭기의 작동 원리는 고속 회전 연삭 휠을 사용하여 공작물 표면에 접촉하고 연마 입자의 절단 작용을 통해 과도한 재료를 제거하여 원하는 모양과 크기를 얻는 것입니다. 연삭기는 가공물의 요구 사항에 따라 표면 연삭, 원통 연삭, 내부 연삭, 센터리스 연삭 등 다양한 연삭 방법을 수행할 수 있습니다.
1. 연삭기의 주요 유형

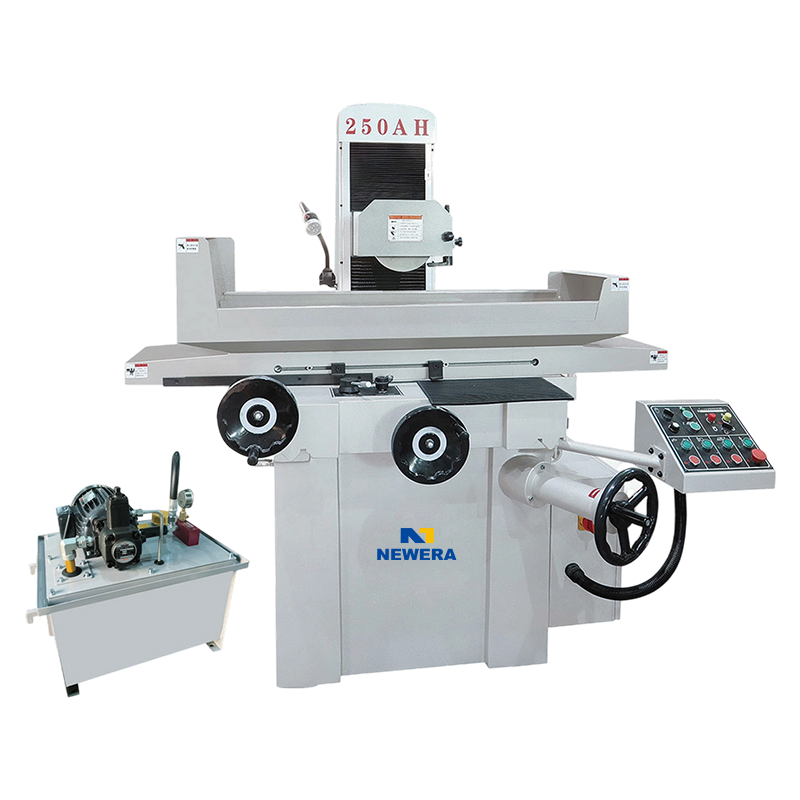

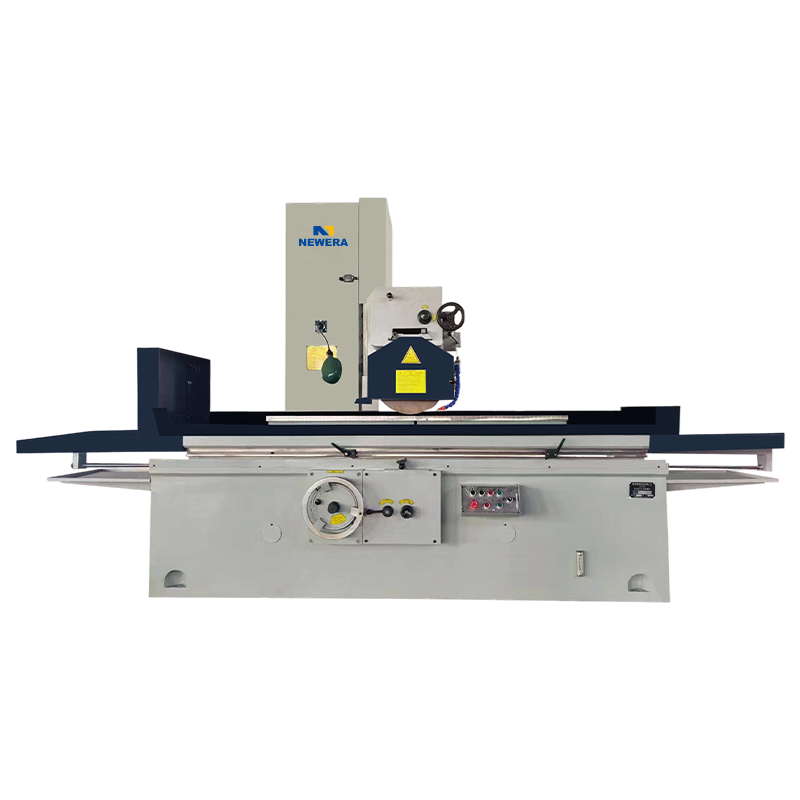

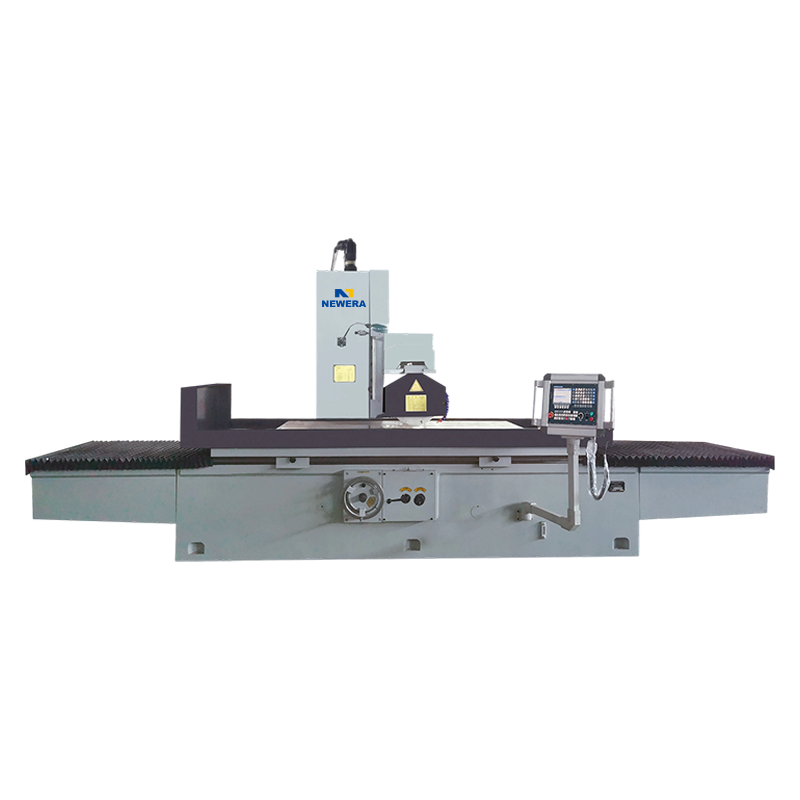

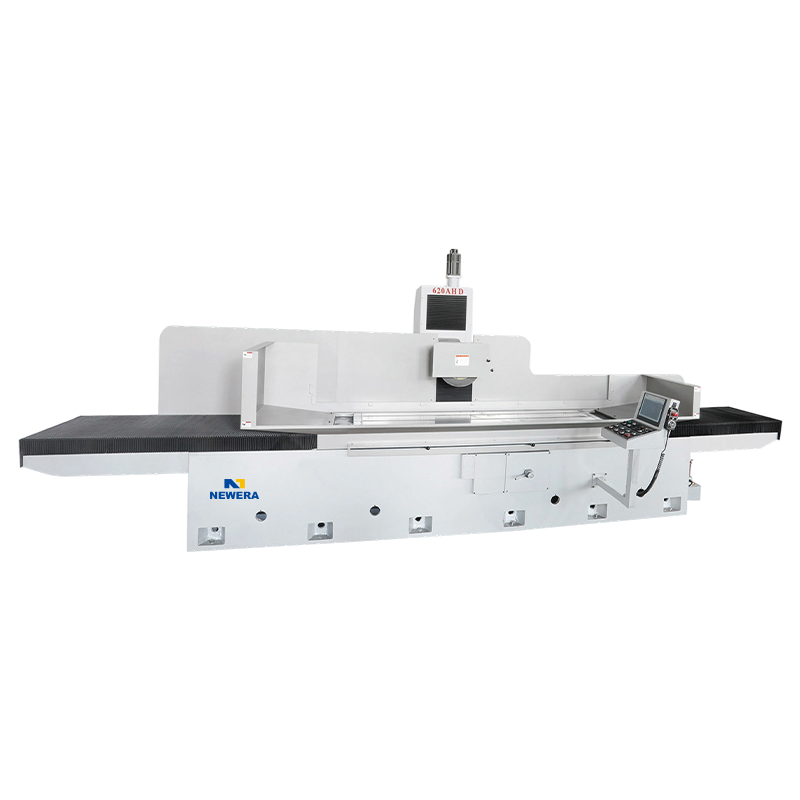

표면 연삭기:
표면 연삭기는 가장 일반적인 연삭기 유형으로 주로 공작물의 평평한 표면을 가공하는 데 사용됩니다. 공작물을 고정하고 회전하는 연삭 휠을 사용하면 매우 높은 평탄도와 표면 조도를 얻을 수 있습니다. 표면 연삭기는 대량 생산이나 작은 단일 부품의 표면 가공에 자주 사용됩니다.
외부 원통형 연삭기:
외부 원통형 연삭기는 공작물의 외부 원통형 표면을 연삭하는 데 사용됩니다. 샤프트나 디스크와 같이 원통형 표면을 가진 공작물에 적합합니다. 작동 원리는 일반적으로 공작물을 고정 장치에 고정하고 연삭 휠을 사용하여 외부 표면을 연삭하는 것입니다.
내부 원통형 연삭기:
내부 원통형 연삭기는 내부 구멍 및 홈과 같은 공작물의 내부 원통형 표면을 가공하는 데 사용됩니다. 작동 원리는 공작물의 내부 표면을 연삭한다는 점을 제외하면 외부 원통형 연삭기와 유사합니다. 내부 원통형 연삭기는 정밀 부품, 자동차 및 항공우주 부품 가공에 널리 사용됩니다.
센터리스 연삭기:
센터리스 연삭기는 주로 장축 부품의 외부 원통 표면을 가공하는 데 사용됩니다. 공작물 클램핑이 필요하지 않습니다. 공작물의 이송과 위치는 두 개의 연삭 휠에 의해서만 제어됩니다. 센터리스 연삭기는 효율성이 높고 정밀도가 높은 것이 특징이므로 유사한 부품의 대량 생산에 적합합니다.
공구 연삭기:
공구 연삭기는 주로 드릴, 밀링 커터, 절삭 공구 등 다양한 공구의 절삭 부품을 가공하는 데 사용됩니다. 공구의 절삭날을 정밀하게 연삭하여 절삭 성능을 보장합니다. 공구 연삭기는 공작물을 정밀 연삭할 수 있을 뿐만 아니라 여러 방향에서 형상을 조정하고 최적화할 수도 있습니다.
2. 연삭기의 작동 원리
연삭기의 기본 작동 원리는 고속 회전 연삭 휠(즉, 연마재)이 공작물 표면에 접촉하여 연마 입자의 절단 작용을 사용하여 공작물 표면에서 재료를 제거하는 것입니다. 연삭 중에 연마 입자에는 작은 절단 모서리가 있어 작업물 표면과의 마찰을 통해 절단력을 생성하고 작업물 표면에서 재료를 제거함으로써 정확한 치수 및 표면 품질 요구 사항을 달성합니다.
연삭기의 동작은 연삭 휠의 회전 동작, 공작물의 이송 동작, 공작물의 회전 동작의 세 가지 주요 형태로 구분됩니다. 연삭 휠의 회전은 연삭의 주요 동력원이며, 공작물의 이송 동작과 회전은 균일한 연삭을 달성하고 과도한 국부 마모를 방지하여 가공 표면의 일관성을 보장하는 데 도움이 됩니다.
3. 연삭기의 응용분야
연삭기는 높은 정밀도와 표면 조도를 요구하는 거의 모든 가공 분야를 포괄하는 광범위한 응용 분야를 가지고 있습니다.
(1) 기계 제조: 기계 제조에서 연삭기의 주요 응용 분야에는 샤프트, 기어, 펌프 본체 등과 같은 다양한 정밀 부품을 가공하는 것이 포함됩니다. 이러한 구성 요소는 크기 및 표면 품질에 대한 엄격한 요구 사항을 가지며 연삭기는 안정적이고 고정밀 가공 결과를 제공할 수 있습니다.
(2) 자동차 산업: 자동차 산업에서 연삭기는 엔진 부품, 변속기 부품, 브레이크 디스크, 휠 등을 가공하는 데 일반적으로 사용됩니다. 이러한 구성 요소는 우수한 표면 품질과 치수 정확도가 요구되며 연삭기는 가공 성능과 신뢰성을 보장할 수 있습니다.
(3) 항공우주: 항공우주 산업은 부품의 정밀도와 표면 품질에 대한 요구 사항이 매우 높습니다. 연삭기는 항공기 엔진, 구조 부품, 미사일 부품 등의 주요 부품을 가공하는 데 사용할 수 있습니다.
(4) 공구 제조: 연삭기는 절삭 공구 및 공구 제조에 중요한 역할을 합니다. 절삭 공구의 절삭날을 정밀하게 연삭할 수 있어 절삭 효율성과 공구 수명이 향상됩니다.
(5) 금형 제조: 연삭기는 금형 가공, 특히 고정밀 금형 및 복잡한 형상의 금형 연삭에 일반적으로 사용됩니다. 연삭기를 통해 금형의 표면 품질이 매우 높은 표준에 도달하여 최종 제품의 품질을 보장할 수 있습니다.
4. 연삭기 유지 관리 및 예방 조치 표
| 유지관리 항목 | 특정 작업 | 빈도 | 주의사항 |
| 연삭 휠 유지 관리 | 연삭 휠의 균형을 확인하고 설치 후 동적 균형 테스트를 수행하십시오. 깨끗한 표면 부스러기. | 그라인딩 휠을 교체할 때 | 금이 갔거나 만료된 연삭 휠을 사용하지 마십시오. 회전 방향은 표시와 일치해야 합니다. |
| 윤활 시스템 | 가이드웨이, 리드 스크류 및 베어링의 윤활유 레벨을 점검하십시오. 지정된 종류의 윤활유를 보충하거나 교체하십시오. | 매주/50시간마다 | 제조업체가 권장하는 오일을 사용하십시오. 다른 유형의 그리스를 혼합하지 마십시오. |
| 냉각수 관리 | 냉각수 탱크의 불순물을 청소하십시오. 농도를 확인하십시오(보통 5%~10%). 초과된 냉각수를 보충하거나 교체하십시오. | 주간 | 냉각수 부식 방지(필요한 경우 살균제 추가) 금속 파편을 걸러냅니다. |
| 유압 시스템 | 유압 오일 레벨과 압력을 점검하십시오. 필터 요소를 청소하거나 교체하십시오. 누출이 있는지 관찰하십시오. | 월간 | 오일 온도가 60℃를 초과하지 않도록 하십시오. 거품이 생기거나 탁한 현상이 관찰되면 오일을 완전히 교체하십시오. |
| 정밀 교정 | 표준 시험편을 사용하여 연삭 정확도(예: 평행도, 진원도)를 테스트합니다. 공작 기계 형상 매개변수를 조정합니다. | 분기별 | 주변 온도가 안정적일 때 교정을 수행하십시오. 향후 참조를 위해 교정 데이터를 기록합니다. |
Nantong New Era Technology Co., Ltd.는 연삭기 연구, 설계 및 생산을 전문으로 하는 전문 기업입니다. 우리는 기술 연구 및 개발, 제조 및 판매 서비스를 통합하는 전문 팀을 보유하고 있습니다. 뉴에라(주) 뉴에라는 OEM 연삭기 전문 제조사로서 국내외적으로 앞선 기술성과를 지속적으로 달성하고 있으며, 이제는 완벽한 생산 및 설치 센터를 갖춘 전문 제조사로 발전하였습니다.
연삭기는 정밀 가공에 있어 중요한 장비로서 제조업에서 대체할 수 없는 역할을 담당하고 있습니다. 고정밀 부품 가공을 수행할 수 있을 뿐만 아니라 매우 높은 표면 품질을 제공하여 다양한 산업의 정밀 가공 요구 사항을 충족합니다.
