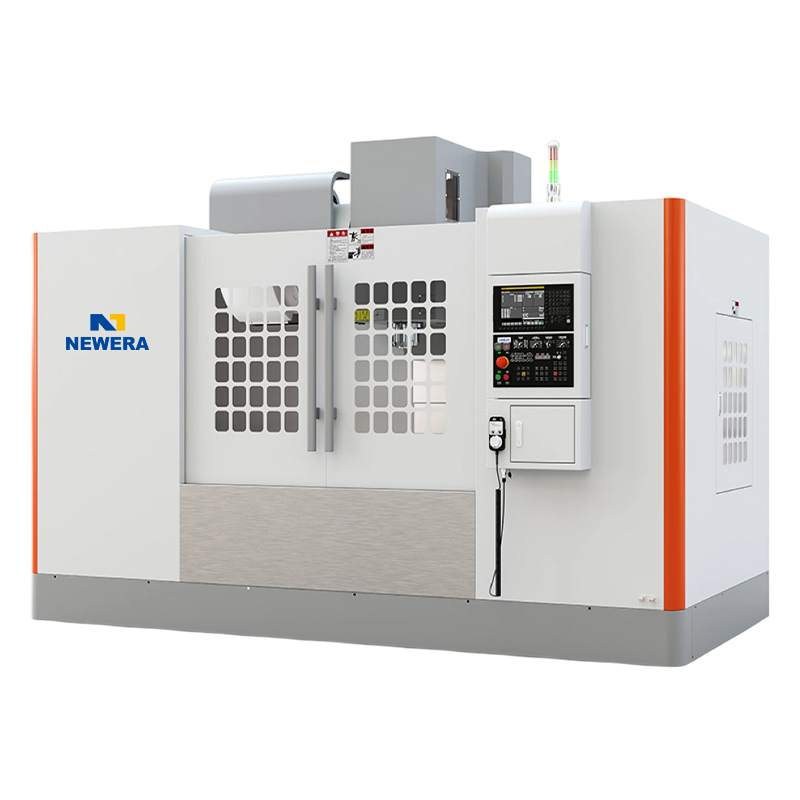

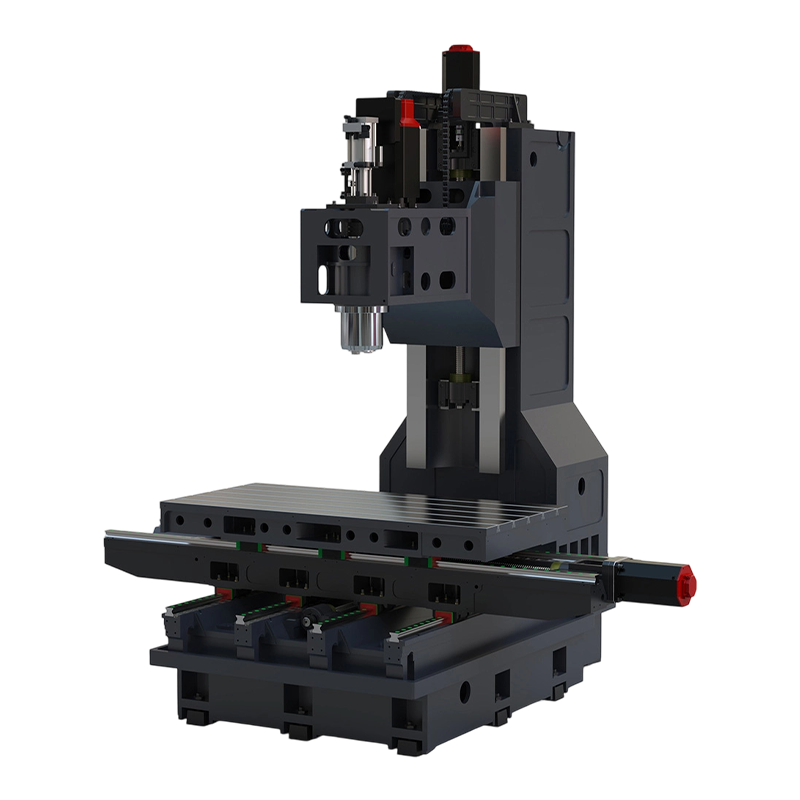

Y축 4방향 수직형 머시닝센터 V138L 제조업체, 회사

CNC EDM과 기존 EDM: 제어, 정확성, 설정 및 비용 차이 -2026 -11-04

두 대의 다이 싱킹 기계는 동일한 테이블 크기, 동일한 발전기 캐비닛 및 유사한 설치 공간으로 나란히 배치될 수 있으며 일상 사용에서는 여전히 완전히 다른 도구입니다. 결정적인 차이점은 전원 공급 장치가 아니라 궤도를 소유한 사람이 누구인지입니다. 기존(수동 또는 아연) 싱커에서 작업자는 손으로, 느낌으로, 메모리로 궤도 선회, 깊이 보상 및 마...

EDM 가공은 어떻게 작동합니까? 스파크 갭, 유전체 및 방전 물리학 -2026 -10-28

58 HRC H13 다이 인서트 하단의 0.3mm 내부 코너는 밀링이 더 이상 선택 사항이 아닌 지점입니다. 코너 반경은 실제 커터보다 작고, 재료는 단일 패스로 카바이드 팁을 제거하며, 공구 홀더가 도달하기에는 기능이 너무 깊습니다. 방전가공이 바로 이런 목적을 위해 만들어졌습니다. EDM 가공 작동 방식에 대한 간략한 답변: 절단력...

CNC 와이어 컷 EDM 기계: 금형 공장을 위한 사양, 비용 및 구매 가이드 -2026 -10-21

경화된 D2 스탬핑 다이, 카바이드 펀치, 압출 다이 인서트 - 이러한 부품이 58~62 HRC로 용광로에서 나오면 밀링이 끝나고 연삭이 느려지고 비용이 많이 듭니다. CNC 와이어 컷 EDM 기계가 이러한 문제를 해결합니다. 이동하는 와이어 전극과 탈이온수 흐름으로 금속을 제거하며, 단단한 공구로 작업물에 닿는 일이 없습니다. 짧은 ...

EDM 기술: 응용, 선택 기준 및 실제 지침 -2026 -10-20

Picture a hardened H13 mold insert with a 0.8 mm deep rib and a square internal corner that no end mill can reach. The cavity has already been milled, but the last details need a process that cu...

모델	단위	V138L
여행(X/Y/Z)	mm	1300/800/750
작업대 차원	mm	1500x800
T 슬롯	mm	5-22Tx145
최대 부하	kg	1500
스핀들 노즈에서 테이블까지의 거리	mm	110-860
스핀들 중심에서 수직 기둥까지의 거리	mm	860
스핀들
테이퍼		BT50
회전 속도	rpm	8000
FANUC 모터 파워	kW	15/18.5
미쓰비시 모터 파워	kW	15/18.5
3축
FANUC 모터 파워 (X/Y/Z)	kW	3.0/3.0/3.0
미쓰비시 모터 파워 (X/Y/Z)	kW	4.5/4.5/4.5
레일사양(X/Y/Z)	mm	롤러: 55/45/Box Way
슬라이더 수(X/Y/Z)	PC	6/8/박스 웨이
나사 크기	mm	JIS C3: Φ50
G01 이송속도	mm/분	1-10000
G01 급이송 속도(X/Y/Z)	m/분	12/20/20
위치 정확도	mm	±0.005/300
반복 위치 정확도	mm	±0.003/300
도구 매거진
조작자 라이브러리	pce.	24
공구 절단기 교체 시기	s	3-4
최대 공구 길이	mm	350
최대 공구 직경(모든 공구 구멍이 공구로 가득 차 있음)	mm	115
최대 공구 직경(왼쪽과 오른쪽에 공구 구멍이 비어 있음)	mm	228
공구 절단기의 최대 무게	kg	15
기타
기계 중량	t	10
전력수요	kVA	30
압력 요구	kgf/cm²	6
개략 차원	mm	4850x3720x3070
